Machines Spéciales

HOLO3 conçoit des outils de contrôles automatisés s’intégrant directement sur vos lignes de production. HOLO3 développe des machines adaptées :

• à vos besoins de contrôles dimensionnels (quelques microns)

• à vos cadences (au défilé à plusieurs m/min)

• à vos contraintes, sans contact en 2D ou en 3D

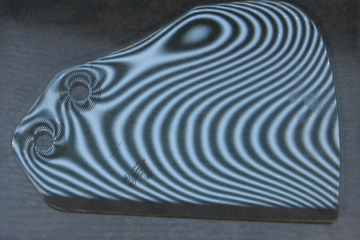

HOLOMAP® : le contrôle de forme sans contact des pièces réfléchissantes

En moins de quelques secondes, Holomap numérise vos pièces à un tel niveau de précision qu’il est possible de détecter des défauts de surface (ondulations, piqûres) ou des défauts dimensionnels de quelques microns.

Le procédé s’adapte rapidement à différentes pièces dont la surface est réfléchissante : une vitre, une tôle, une pièce plastique.

Caractéristiques techniques :

  • Volume de mesure jusqu’à 2 000 mm x 2 000 mm x 1 000m
  • Incertitude de mesure à 2σ : 100 μm pour un volume de mesure de 1000 x 1000 x 500 mm

ICAN3D : le scan des pièces complexes

ICAN3D scanne en 3D des pièces complexes dont la surface n’est pas réfléchissante pour vérifier leur conformité géométrique ou détecter des défauts de surface.

En quelques secondes, les pièces sont numérisées.

Elles sont ensuite comparées à des surfaces de référence.

L’exploitation d’une bibliothèque (manque matière, surplus de matière…) permet de caractériser les défauts.

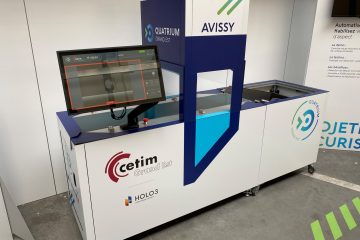

Avissy : les défauts détectés au défilé

Avissy scanne votre production au fur et à mesure qu’elle défile sans contact. Les éventuels défauts (ondulations, piqûres, rayures, couleur, grain…) sont détectés sur les surfaces réfléchissantes, à des vitesses de 1 m/s sur 300 mm de largeur.

Les cartes des défauts sont enregistrées pour une exploitation dans le flux de la production.

VIAT : la visiteuse au défilé

Les défauts des tissus unis sont analysés au défilé, à des vitesses allant jusqu’a 8m/min sur 2 m de large.

La résolution est de 0,1 mm et des anomalies (fil tiré, trous, barrue…) de 0,5mm sont détectées.

Les anomalies peuvent être repérées en bord de laize ou cartographiées.

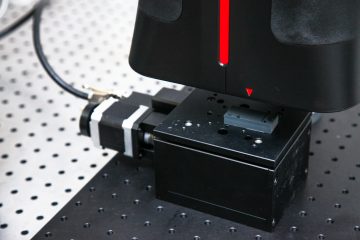

PolyMap : la rugosité à portée de main

Ce produit permet de mesurer de petites surfaces (20 x 15 mm). Polymap mesure la rugosité fine ou micro-géométrie des pièces métalliques usinées suite à une reconstitution en 3D.

L’acquisition et le traitement rapides permettent de réaliser le contrôle en ligne.

Quelques caractéristiques techniques :

  • Distance de travail : 10 mm
  • Résolution en profondeur < 1 μm

trac : Contrôle de qualité de surface au défilé

HOLO3 a développé un nouveau procédé de contrôle qualité de pièces au défilé.
Cet outil est particulièrement adapté à la détection de défauts de surfaces semi-
réfléchissantes (tôles non peintes, pièces brutes,..) : défauts de relief (creux,
bosse), rayures, indentations, pollutions, salissures, picots,…etc. être repérées        en bord de laize ou cartographiées.

Un ensemble de caméras et d’éclairages positionnés sur une rampe ou sur une
arche (selon la forme de la pièce à contrôler) permet la prise de très nombreuses
images pendant le défilé de la pièce. Le traitement d’image associé est effectué
en temps réel. La fiabilité de détection des défauts est améliorée grâce à la
grande quantité d’images acquises (un même point de la pièce est imagée
plusieurs fois).
